Corrosion Science旨在报道材料腐蚀与防护相关基础和应用研究的最新成果，涵盖高温氧化、钝化、阳极氧化、生化腐蚀、应力腐蚀开裂以及腐蚀控制的机理和方法等领域，为腐蚀领域的国际知名顶刊。
近期，公司材料服役安全工程系马新凯副教授以通讯作者在Corrosion Science （中科院一区Top期刊，IF = 8.3）上发表题为“Synergistic effects of grain sizes on the corrosion behavior and mechanical properties in a metastable high-entropy alloy的研究论文，该论文的第一作者为2021级硕士研究生陆科杰。
论文介绍
亚稳态高熵合金由于优异的机械性能而具有广阔的应用前景。通常，除了良好的强-塑结合外，耐腐蚀性也是作为先进结构材料需要评估的重要指标。但目前对这些亚稳态高熵合金的研究主要集中在机械性能上，对其腐蚀行为的研究不足。由于晶界具有高电化学活性和晶体缺陷，材料的腐蚀行为受到晶粒尺寸的影响，并且以往的研究还证实晶粒细化对材料腐蚀行为的影响存在一定的争议。此外，与晶粒尺寸对腐蚀行为影响相对应的机械性能变化可能并不是单调的，这意味着耐腐蚀性和机械性能之间可能存在某种权衡。因此，研究不同晶粒尺寸对亚稳态高熵合金腐蚀行为和机械性能的协同效应至关重要，因为对它们的基本了解将有助于进一步阐明晶粒尺寸对腐蚀行为影响的机制，并开发可承受恶劣环境的亚稳态高熵合金。

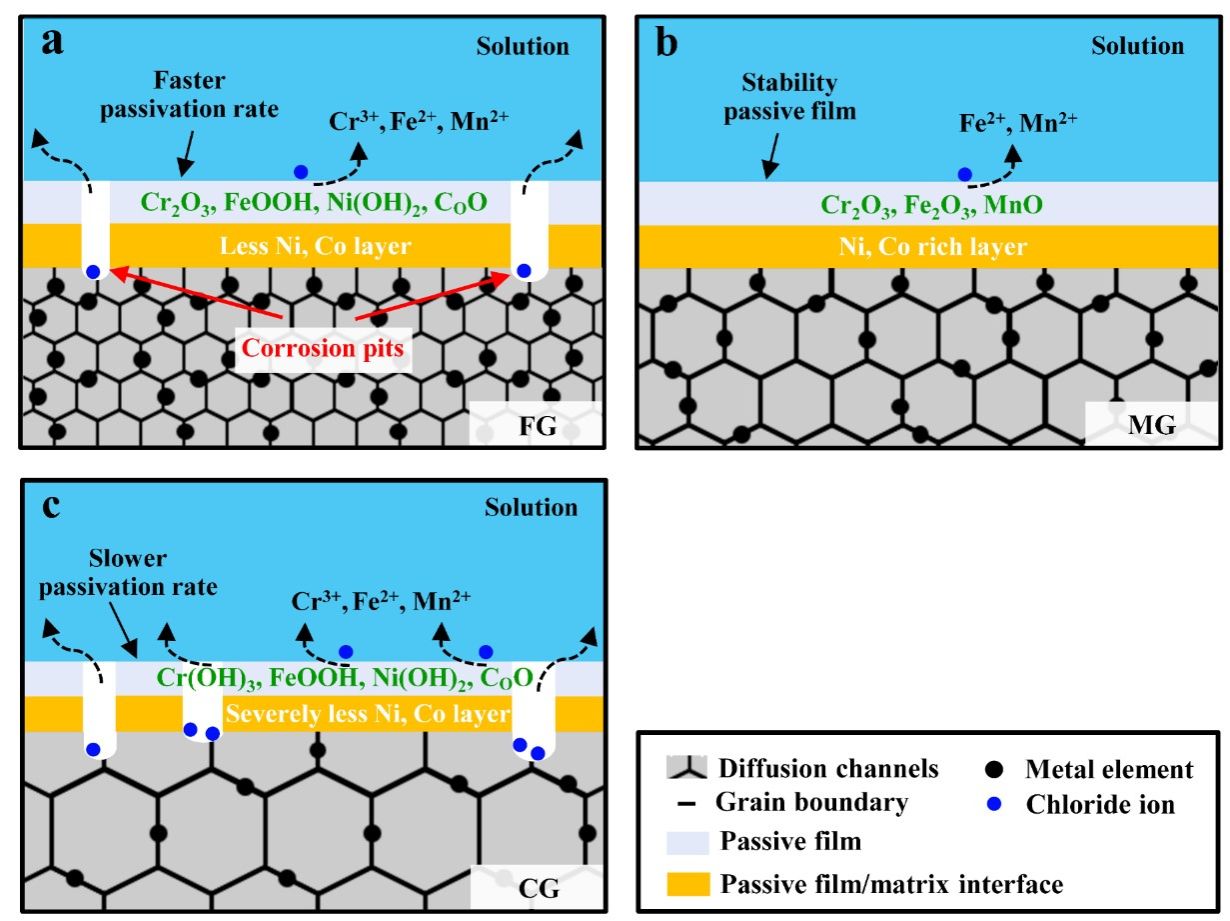

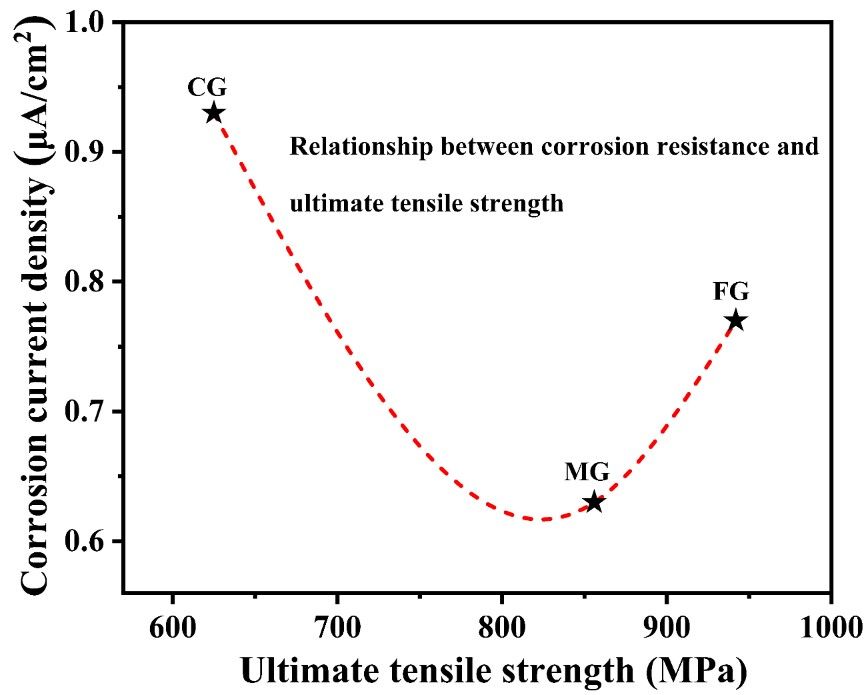

基于上述论述，公司马新凯副教授等人以Fe40Co20Cr20Mn10Ni10亚稳态高熵合金为研究对象，通过大应变量轧制和再结晶退火制备了具有不同晶粒尺寸的试样，采用多尺度结构表征和电化学方法研究了晶粒尺寸对其腐蚀行为和机械性能的协同效应。区别于先前的研究，本工作更关注不同晶界密度引起的钝化膜特性差异及其对钝化膜溶解和点蚀形成的影响，阐明了不同晶粒尺寸亚稳态高熵合金的腐蚀机理。同时，基于耐腐蚀性和机械强度之间的关系，讨论了耐腐蚀性和强韧化协同作用机制，为制备出高强耐腐蚀材料提供了一定的参考价值。
该工作得到了国家自然科学基金、中央引导地方科技发展资金以及williamhill威廉希尔官网大型仪器开放测试基金等的资助。
原文链接：https://www.sciencedirect.com/science/article/pii/S0010938X23006303
